一、隔膜压力表用途

隔膜压力表适用于测量强腐蚀、高温、高粘度、易结晶、易凝固、有固体浮游物的介质压力以及必须避免测量介质直接进入通用型压力仪表和防止沉淀物积聚且易清洗的场合。

当我们测量一般气体、水和油液的压力时，可选用一般压力表：当测量硝酸。磷酸、强碱的压力时，可用不锈钢压力表。但是当被测量的介质有很强的腐蚀性（如盐酸、湿氯气、二氯化铁），有很高的粘度（如乳胶），易结晶（如盐水），易凝固（如热沥青），有固态浮游物（如污水），则再选用以上压力表是不可行的，因为就是SUS316不锈钢管也会被盐酸腐蚀，沥青和污水中的浮游物很快会将压力表的导压孔堵塞，而使仪表失去使用功能。隔膜压力表则能解决这些问题，人们可以根据不同的强腐蚀介质而选用不同的耐腐蚀隔膜膜片材质而起到防腐的作用。

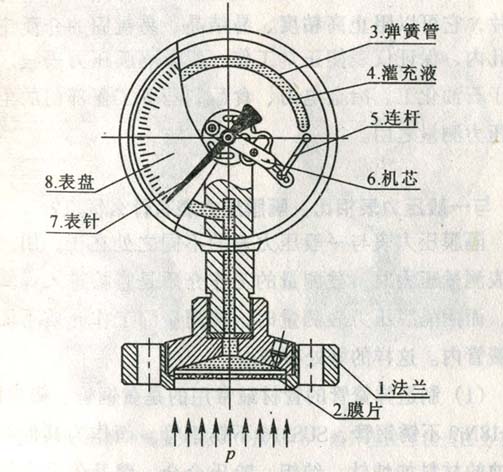

二、隔膜压力表结构原理

当测量介质的压力P作用于隔膜，则隔膜产生变形，压缩压力仪表测压系统的密封液，使其形成P-△P的压力。当隔膜的刚性足够小时，则△P也很小，压力仪表测压系统形成的压力就近于测量介质的压力。

三、隔膜压力表技术指标

2、精度等级：1.6级；2.5级

3、测量范围（Mpa)螺纹连接式：-0.1～0；0～60；0～100

法兰连接式：-0.1～0；0～25

卡箍卫生型：-0.1～0；0～2.5

4、隔膜材料：0Crl7Nil2Mo2(316)；蒙乃尔合金(Cu30Ni70)；哈氏合金(H276C)；钽(Ta)及氟塑料(F4)。

5、内部填充工作液：(1)硅油 ；(2)根据客户需求填充

6、工作条件：

(1)温度：环境温度-20~+55℃；被测介质温度-20~+55℃

(2)工作压力：静负荷：用至测量上限值的3/4

(3) 交变负荷：用至测量上限值的2/3

(4) 短时压力：用至测量上限值

7、连接尺寸

(1)螺纹连接：M20×1.5(G3/8″ G1/2″)

(2)法兰连接：

A.机械工业部标准JB81-94《平焊钢法兰》

B.化学工业部标准《耐酸平焊钢法兰》

C.根据用户需求定制

8、仪表外径：φ60mm；φ100mm；φ150mm
