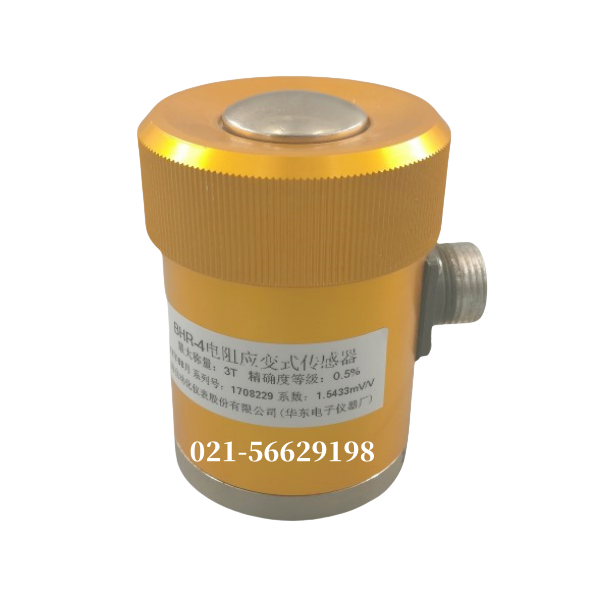

BHR-4压式负荷传感器
是把重力负荷由机械量转换成电量的传感元件，因此，它是电子秤计量系统的基础环节。
直接决定和影响测量精度和工作的稳定性。，经常需要检测校验所选配称重传感器的线性、重复性、(1～3个月)通电测试，从而观察评定其工作稳定可靠性。
由于称重传感器的工作环境比较恶劣，损坏、更换也比较经常。为了查找故障和选配新的称重传感器，也需对其性能进行检测。而这种检测一般不便送到称重传感器生产厂进行。所以，提供适用的简单实用检测装置很有必要。
标定装置由挂码架、板凳架、砝码托钩和标准砝码组成。挂码架结构一般采用厚度为2．5mm左右的不锈钢板制作。
但视其测量负荷的大小，板厚可相应调整，并也可采用普通钢板材料，但进行防锈处理，为保证刚度同时减小挂码重量，可在挂码架上打若干小孔。挂码架压头与称重传感器压头的接触面须做成球面，以起自动调心并与传感器压头成点接触状态。挂码架与砝码托钩的接触处，须做成刀刃状或圆弧面，以保证力作用线垂直通过中心线，并不受摩擦阻力影响。如果能把挂码架和砝码托钩的重量凑成一个整数更好，因为这样标定装置自重的影响量就有定量。板凳架的结构应注意稳固性，承放称重传感器的上面板须平整，厚度不小于15mm，以保证承载面具有足够的刚度。砝码托钩一般做成有托板的吊钩，但亦可据砝码挂放的方式做相应的结构设计。所采用的砝码一般应用标准砝码，从而保证测量精度。
